矩形标志牌

1.1矩形标志牌按尺寸大小分为标准版和缩小版 , 形状及符号应符合下列要求 。

     a)  4个边有边缘线 。

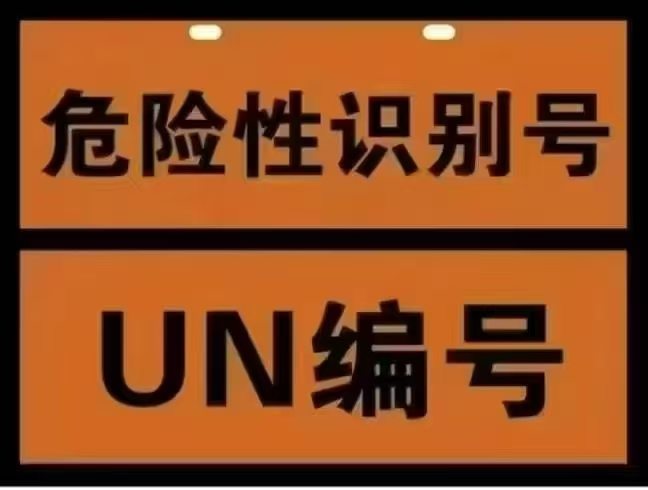

b)  标准版矩形标志牌在垂直方向二分之一处 , 以与边缘线等宽的水平线将矩形标志牌分为上 、下 两部分 。上部分为危险性识别号 , 危险性识别号按附录 A 的要求确定 ; 下部分为 UN 编号 , UN编号按 JT/T 617. 3—2018中附录 A 的要求确定 。

     c) 缩小版矩形标志牌仅显示 UN编号 。

     d) 矩形标志牌底色为橙色 , 数字 、字母字体为黑体 、位置居中 , 边缘线和数字 、字母颜色为黑色 。

e)    顶部有两个安装孔 , 位置对称 , 根据实际装用方式选择打孔装用或只标画位置不打孔 。

1. 2   矩形标志牌尺寸和厚度应符合图 1 的要求 。矩形标志牌的长度与高度尺寸偏差范围为规定尺 寸的 —2mm~0mm 。矩形标志牌图例见图 1。
