    产品名称: 煤厂东风多功能吸尘车
    底盘型号:DFL1160BX1V
    销售热线:18371878780
    销售经理:金甫
    销售热线:18371877169
    销售经理:刘勋
    在线客服:点击这里给我发送消息

东风系列吸尘车结构、功能概述

(一)适用范围

1. 城市道路、高速公路、广场、机场、码头、遂道、桥梁、码头等路面日常清洁工作。

2. 吸尘车适用于像水泥厂,煤厂,搅拌站等路面灰尘太厚的地方。

(二)结构组成部分

吸尘车作业部分及行走部分等组成。包括二类汽车底盘、副梁、副发动机、风机、离合器、隔膜水泵、清水箱、副发机机仓、垃圾箱、主吸盘、左右副吸盘、组合液压系统、电控系统、水路系统、气路系统装置等组成。(前冲、后洒)根据自身需求可选配。


东风3308吸尘车技术参数



车辆型号

东风多利卡吸尘车

备注

生产企业

程力专用汽车股份有限公司


产品型号

CLW5070TXC6型吸尘车


二类底盘型号

EQ1075SJ3CDF


轴距

3308 mm


发动机型号

底盘发动机

朝柴130马力


副发动机

江铃87马力


发动机额定功率

底盘发动机

95KW


副发动机

63kW


最大爬坡角

30%


最小转弯直径

≤10m


排放


加速行驶车外噪声

≤84dB(A),满足噪声二阶段要求


最高车速

98 km/h


空调

冷暖


刹车

气刹


制动距离

≤10 m


质量参数

整备质量

5600kg


最大总质量

7360 kg


额载定质量

1630 kg


尺寸参数

外形尺寸(长×宽×高)

6190×2090×2500 mm


最小离地高度

230 mm


吸扫作业

清扫效率

≥98%


最大吸入粒度

80mm


吸扫宽度

2.5 m


最大清扫能力

50000 m3/h


碟形吸盘外伸尺寸

≥200 mm



吸扫行驶速度

3-20 km/h


罐体

水罐额定容量

1.0m3


垃圾箱

垃圾箱额定容量

4.0m3


卸料门开启角度

≥50°


液压阀

海德瑞沃液压阀

合资

控制开关

西门子

进口

风机

免维护离心式

国产

控制系统

CAN总线控制系统

进口

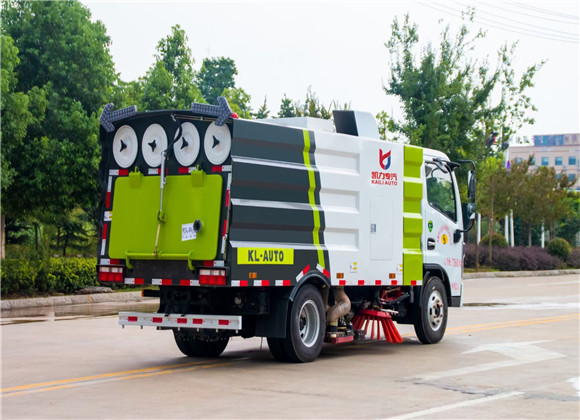

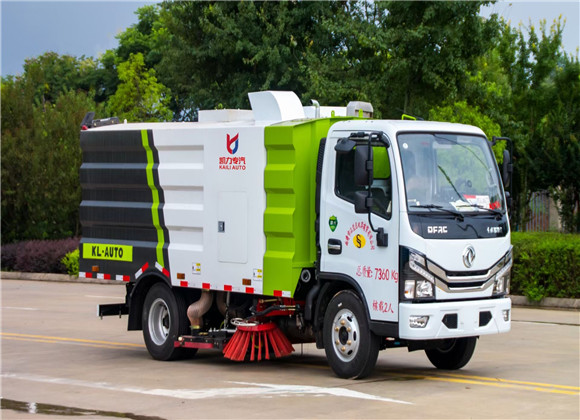

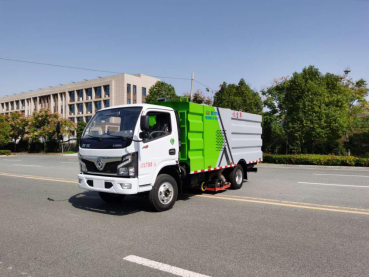

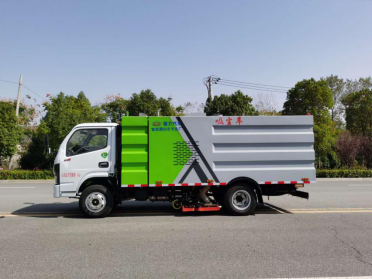

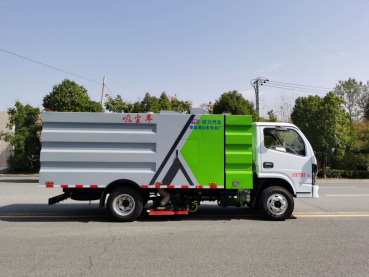

该吸尘车是采用型东风多利卡国二类原厂汽车底盘改装,加装副发动机、风机、清水箱、垃圾箱、中置吸盘,工作视频探头,自动脉冲清理功能,液压系统、专用装置电控系统和副车架等改装而成。

     1.东风多利卡(轴距3308)国二类原厂汽车底盘,朝柴发动机,130马力,国排放标准,驾驶室带翻转,断气刹,5档变速箱,带方向助力, 7.00R16型轮胎。

     2、副发动机采用性能强劲的江铃87马力副发动机。

     3、自动离合器驱动风机,减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点

4、采用洛阳上市公司,北玻台信大功率耐磨免维护离心风机,无噪音,效率高风量大,使用寿命长。

5、清水箱充分利用了车载空间,容积1m3

6、垃圾箱容积4m3,内部加装进口防水材料滤筒,垃圾分类存放,能有效地对树叶,石子,灰尘进行粗细处理,厢体采用倾翻卸料。

7、主吸盘的宽度达到1800mm,左右副吸盘宽度700mm,最大作业总宽度2.5m。4个高度可调的吸嘴轮,能方便调整和保证吸盘与路面间合理间隙,从而达到更好的吸尘效果,吸尘效率更高。

8、自动脉冲清理功能,副机带打气泵和容积气罐,达到一定气压时,开起脉冲反吹装置,对箱体内滤筒进行反吹震动,使工作中的滤筒不容易堵塞,有效提高吸力,从而能达到更好的清洗效果,电脑控制,可调脉冲间隔时间。

9、驾驶室手动按钮式液压系统驱动主吸盘升降、左右副吸盘驱动、脉冲清理功能、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。

   10、驾驶室内装有显示屏,当车辆工作时可以对车辆前后左右,主副吸盘进行监视,让工作无死角,使驾驶员更加便利,更高效。

    11、液压管路采用德国标准技术密封结构形式,抗震动性能好,密封可靠性高,可实现无泄漏的密封效果。

12、采用高品质液压电磁阀,关键电控元件采用德国西门子电器开关,可靠性高,使用寿命长。

    13、液压元件采用集成叠加设计,驾驶室电液集中控制,操作方便。

    14、加装手动泵应急系统,在副发动机停止的状态下也能举升垃圾箱,便于维护保养。

    15、非不锈钢件经电泳防锈处理,经久耐用。

    16、副架承重梁用截面长120mm宽60mm厚8mm的方钢焊接而成,保障了整车安全性,让车辆行驶更安全。

17、外观造型电脑设计,高位侧裙,曲面过渡,整体协调匀称。达到低油耗,低噪音,流线型外观设计.
